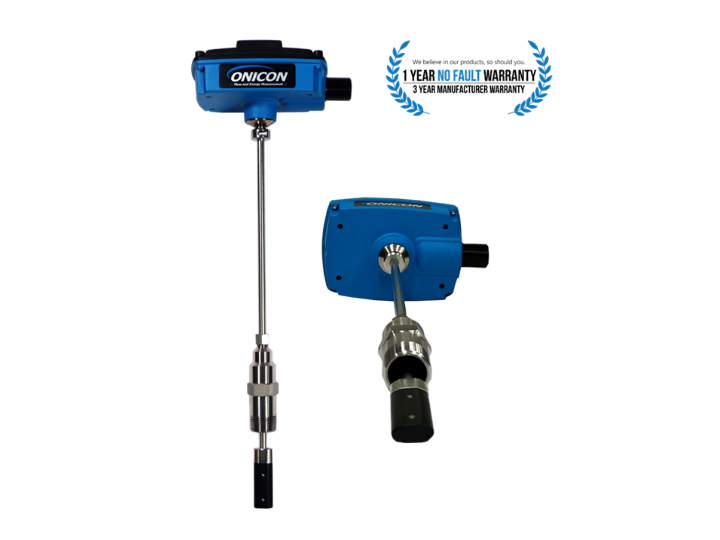

F-3400 插入式 電磁式流量計
美國 Onicon
商品簡述：
- 法拉第電磁感應定律
當導電液體（如水）通過磁場時，會在液體中產生感應電壓。這個現象類似於導體在磁場中移動時產生的電壓。 - 磁場產生
流量計的感測管內部安裝了磁場線圈，這些線圈會產生穩定的磁場，通常為直流或交流磁場。 - 感應電壓
當導電液體（例如含有溶解鹽或礦物質的水）流過磁場時，液體中的離子會受到洛倫茲力的作用，產生感應電壓。 - 電極感測
流量計內部的電極會檢測到這個感應電壓，並將其轉換為電信號。 - 訊號處理與流量計算
電壓訊號會被放大並經過數據處理，最終計算出液體的體積流量。
檔案下載
測量液體
- 一般自來水
- 超純水
- 無雜質的污廢水
- 無油汽油
- 低黏度的原油
F-3400 插入式 電磁式流量計 優勢
- 熱插拔安裝方式 拆裝方便
高度精確，價格極具競爭力。
簡單的熱插拔設計，允許在設備還在運作的情況，將 F-3400拔出，不需要特別停機或斷水。
- 卓越的品質及可靠性
低維護成本、無耗材劉建的流量感測技術在冰水系統測量水流等困難的流量測量應用中效果非常良好。
- 在範圍內流量具有高精度 -
高效的感測器設計、準確性和靈敏度，特別是在低流速下。
F-3400 插入式 電磁式流量計 技術資料
- 測量精度與量測範圍
標準傳感器：流速 2–20 ft/s 時，精度 ±1.0%；低於 2 ft/s 時，精度 ±0.02 ft/s
小管徑傳感器：流速 1.6–16 ft/s 時，精度 ±1.0%；低於 1.6 ft/s 時，精度 ±0.016 ft/s
- 流量與管徑範圍
標稱管徑範圍：3″–72″（標準），1.25″–2.5″（小管徑）
- 具備 200:1 的寬廣 turndown 比率，流速範圍達 0.1–20 ft/s
- 對導電性的要求
最低導電率為 25 µS/cm
- 電源需求
支援 20–28 VDC（最大 400 mA），或 20–28 VAC、60 Hz（最大 10 VA）
- 輸出訊號類型
隔離類比輸出：一組 4–20 mA，另有 2–10 V 或 1–5 V 額外類比輸出，其中 2 mA 或 1 V／0.5 V 可做異常警報訊號
頻率輸出：0–15 V 峰值脈衝，頻率上限至 500 Hz。
比例脈衝輸出：隔離式固態乾接點，額定 30 V、1.2 A，脈衝長度可選：0.5／1／2／6 秒
主警報信號與 轉向接點（雙向版本提供）
- 安裝與機構配置
採用 ONICON Hot Tap 插入設計，無需停機即可安裝或移除，方便 retrofits 或維護
每台出廠前皆進行校正，提供 NIST 溯源校準證書
外殼為防水 NEMA 4 鋁製盒體，具備 PVC 絕緣電纜（10′ 或 25′）與 ½″ NPT 管接頭
- 溫度與壓力條件
液體溫度範圍：15 °F to 250 °F（約 −9.4 °C to 121.1 °C）
操作壓力：最高支援 400 psi。
壓力損失：在 3″ 管徑、12 ft/s 流速時約 0.1 psi，隨管徑增加而降低
- 材質與認證
濕部材料為 316 不鏽鋼，部分版本支援 NSF/ANSI 61／372 飲用水認證
