UFM2000 超音波液體流量計
Lastronic 先進儀器
商品簡述：
- 測量方式是採用超音波傳播時間差演算法來量測管路內的流速後，再藉由流速換算出流量；當超音波與流體同方向移動時，流速越快，傳播的時間差就越大。且流體狀態會改變超音波行進的速度，再利用前後感測器得到的時間差來推估流速及流量。
- 超音波流量計的產品具有高測量精度以及高解析度的特性，感測器從管壁外對管內發出超音波信號，無須接觸到流體、更沒有壓力損失，且因為『非接觸式』的測量方式，也無「耗損」、「壓損」、「易塞」、「汙染」的問題產生。
檔案下載
應用領域
- 市政給排水：供水管網、污水處理廠、排水系統
- 環保工程：工業廢水監控、排放量計量
- 化學工業：酸鹼液體輸送、化學藥劑添加控制
- 食品與飲料：果汁、牛奶、釀造液體等導電液體流量監測
- 半導體/製藥工業：藥液流量控制、配藥系統流量測量
- 工廠冰水空調系統/冷卻水系統
UFM2000 超音波水流量計 優勢
- 高精度與可靠性
流量精度可達 ±1%，線性度優於 1%，重複性為 0.2%
採用低電壓多脈衝技術，可提升容量壽命與操作穩定性
抗干擾能力強，雙平衡差動接收/驅動電路能抑制來自高壓線塔、電磁干擾等的影響
- 非侵入式、無須停機安裝

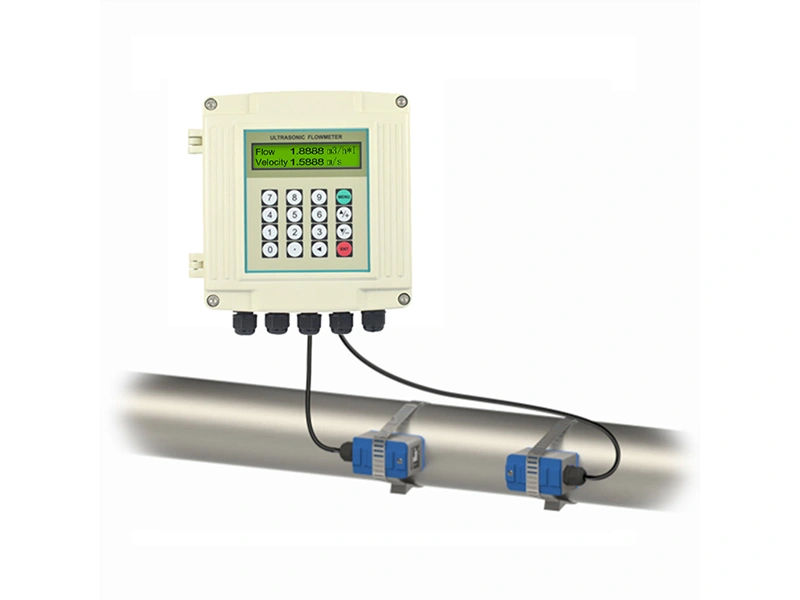

採用 clamp‑on（夾具式）傳感器，無需剪管或停流，可迅速安裝在既有管道上
測量時傳感器不與液體接觸，因此避免腐蝕、阻塞，也更容易維護
- 廣泛適用性
可測管徑範圍從 DN15mm 到 DN6000mm，多種傳感器可選配
適用於水、海水、污水、油類、酸鹼液、酒精、純液以及含少量微小顆粒的液體
- 提供 RS‑485 介面（支援 MODBUS 協議）、4‑20 mA 模擬輸出、OCT 脈衝輸出（寬度可設定）、繼電器輸出、多路 4‑20 mA 輸入與 PT100 溫度輸入選配
- 標配 4-20mA、脈衝、RS485（Modbus），可整合進 SCADA、PLC 系統。
UFM2000 超音波水流量計 技術資料
- 測量原理: 超音波 transit‑time 差時法
- 顯示參數: 瞬間量、累積量
- 輸入訊號: 2組 PT100溫度探頭（3 線式）
- 精準度: ±1%
- 輸出訊號: 4‑20 mA 模擬輸出 (精度 0.1%)、繼電器、RS‑485（MODBUS）
- 電源供應: 110/220VAC、24VDC
- 尺寸大小: 186*181*70mm
- 管徑適用範圍: DN 15mm ～ DN 6000mm
- 傳感器線長: 可自訂
